Итак, сегодня мы вам расскажем о том, как самостоятельно в гаражных условиях из обычной вазовской тяги панара изготовить регулируемую тягу панара. Для чего это нужно? Ну во первых, даже если у вас просто просели пружины, то мост уже сместится от своей точки, или если вы сторонник "заниженных" авто, или наоборот поставили высокие прокладки под пружины чтоб возить грузы - то вы просто обязаны переделать свою штатную тягу под регулируемую. Поскольку тяга панара одинаковая на всей классике от ВАЗ-2101 до ВАЗ-2107, а так же абсолютна идентичная на всех моделях Нивы, начиная от ВАЗ-2121 то данный мануал является универсальным. И так, поехали.

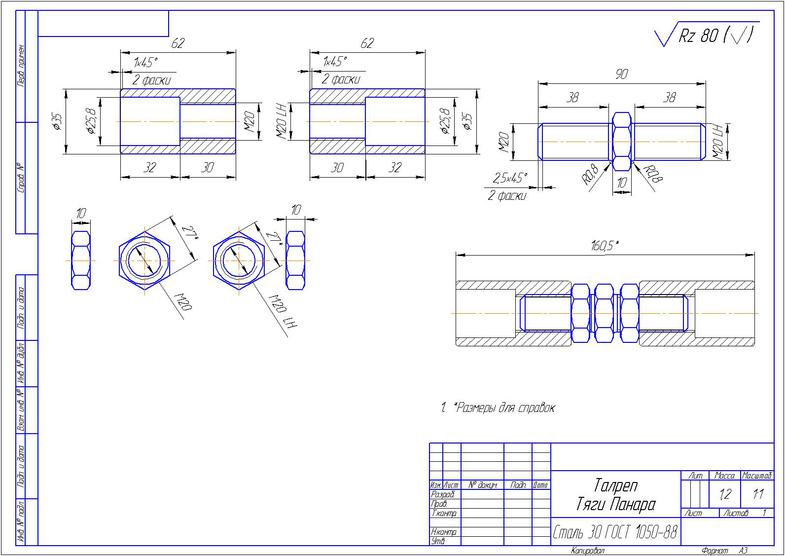

Для переделки понадобится 5 деталей: 2 сгона рулевых тяг от 2108 (втулка с гранями под гаечный ключ. С одной стороны правая резьба, а с другой - левая), сгон рулевой тяги от 2110 в виде двухстороннего болта с разнонаправленными резьбами, 2 гайки с правой и левой резьбой.

 Снимается тяга панара с автомобиля.

Затем перепиливаем тягу в любом понравившемся месте

 Для того, чтобы сгоны 2108 легче зашли в тягу и чтобы не пришлось забивать их молотком, стачиваем на наждаке углы между гранями. Затем собираем всю регулировочную конструкцию, вставляем в обрезки тяги и смотрим на сколько изменилась общая длина тяги. Выпиливаем кусок соответственно изменению длины

и снова собираем конструкцию и привариваем по кругу сгоны 2108 к обрезкам тяги.

Таким образом получаем "тюнингованную" тягу панара. Собираем заднюю подвеску и регулируем центральным болтом (сгон 2110) положение моста, затягиваем контрагайки, удерживая центральный болт от проворачивания.

Вот и все, на выходе получаем регулируемую тягу панара :) Пригодна для использования как на Ниве так и на ВАЗовской классике!


Источник: http://www.vazdriver.ru/reguliruemaya_tyaga_panara.html
